13705347188
一、产品介绍：
糙面HDPE土工膜是新型防渗材料，柱点土工膜和喷糙土工膜都是在HDPE土工膜表面增加摩擦系数，防滑功能，更加适用于陡坡及垂直防渗，提高工程稳定性。HDPE糙面土工膜具有优异的温度适应性，可焊接性，耐候性和良好的抗老化性、耐化学腐蚀性、耐环境应力开裂性能及抗戳穿性能。因此，特别适合地下工程、采矿工程、垃圾填埋场、污水或废渣处理场作为防渗漏材料用。
产品性能：
抗拉、抗撕裂、顶破等物理力学性能指标高，产品具有强度高，延伸性能较好，变形模量大，耐酸碱、抗腐蚀，耐老化，防渗性能好等特点。能满足水利、市政、建筑、交通，地铁、隧道、工程建设中的防渗、隔离、增强、加固等土木工程需要。常用于堤坝、排水沟渠的防渗处理，以及废渣场的防污处理。
二、产品用途：
1、垃圾填埋场、污水或废渣处理防渗。
2、江堤、湖坝、尾矿坝、污水坝及库区、渠道、蓄液池（坑、矿）。
3、地铁、地下室和隧道、隧洞防渗衬砌。
4、路基及其它地基盐渍防渗。
5、堤、坝前水平防渗铺盖、地基垂直防渗层、施工围堰、废料场。
6 海水、淡水养殖场。
7、公路、高速公路、铁路的地基、膨胀土和湿陷性黄土的防水层。
8、屋面防渗。
三、产品规格
厚度：1.0mm-2.5mm 幅宽：7m-8m
产品特点：

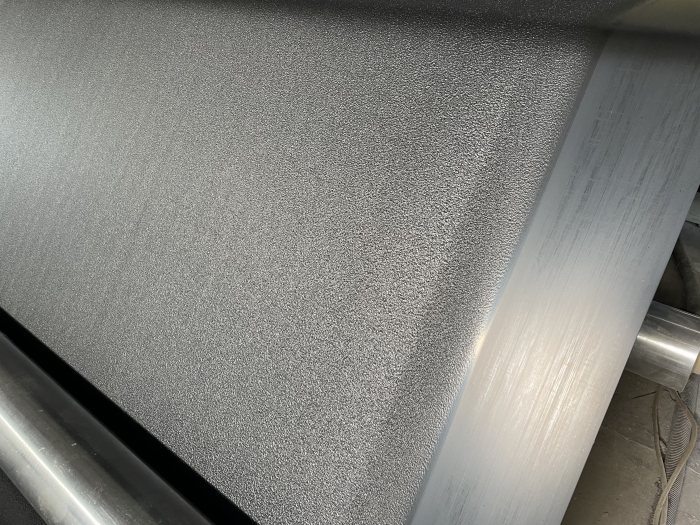

喷糙土工膜采用二次加糙成型工艺，是在光面土工膜上通过特殊的喷塑设备喷丝，将熔融状的塑料丝涂在所需加糙的土工膜表面，经过冷却从而制得糙面土工膜的一种方法。与充氮加糙法相比，不会在土工膜表面或内部形成气泡或孔洞降低土工膜的各项质量指标。由于喷丝加糙法是在土工膜生产后二次加糙，该工艺是在在光面土工膜上不显著降低任何物理性能指标的方式。
应用范围：
市政环保工程，垃圾填埋场处理工程，污水处理工程，冶金石化行业防渗，防腐工程，石油化工防渗防污工程，尾矿库工程。
技术指标：
糙面膜城镇建设行业标准（CJ/T234-2006）
序号 | 指标 | 测试值 | |||
1.00mm | 1.25mm | 1.50mm | 2.00mm | ||
1 | 毛糙高度，mm | 0.25 | |||
2 | 最小密度（g/cm3） | 0.939 | |||
3 | 屈服强度(应力),N/mm | 15 | 18 | 22 | 29 |
4 | 断裂强度(应力),N/mm | 10 | 13 | 16 | 21 |
5 | 屈服伸长率,% | 12 | |||
6 | 断裂伸长率,% | 100 | |||
7 | 直角撕裂强度,N | 125 | 156 | 187 | 249 |
8 | 穿刺强度,N | 267 | 333 | 400 | 534 |
9 | 耐环境应力开裂(单点切口恒载拉伸法)（h） | 300 | |||
10 | 碳黑含量(范围),% | 2.0-3.0 | |||
11 | 碳黑分散度 | 10个观察区域中的9个应属于第1级或第2级, | |||
12 | 标准OIT,min；或 | 100 | |||
13 | 高压OIT,min | 400 | |||
14 | 烘烤90d标准OIT的保留,%或 | 55 | |||
15 | 烘烤90d高压OIT的保留,% | 80 | |||
16 | 紫外线照射1600h后，标准OIT的保留% | 50 | |||
17 | 紫外线照射1600h，后高压OIT的保留% | 50 | |||
18 | -70℃低温冲击脆化性能 | 通过 | |||
19 | 水蒸气渗透系数g.cm/(cm2.s.Pa) | ≤1.0x10-13 | |||
20 | 尺寸稳定性,% | ±2 | |||
环保用糙面高密度聚乙烯土工膜（GH-2T1、GH-2T2型）
序号 | 项目 | 指标 | |||
1.00 | 1.25 | 1.5mm | 2.0mm | ||
1 | 毛糙高度，mm | ≥0.25 | |||
2 | 最小密度（g/cm3） | ≥0.940 | |||
3 | 屈服强度(应力),N/mm | ≥15 | ≥18 | ≥22 | ≥29 |
4 | 断裂强度(应力),N/mm | ≥10 | ≥3 | ≥16 | ≥21 |
5 | 屈服伸长率,% | ≥12 | |||
6 | 断裂伸长率,% | ≥100 | |||
7 | 直角撕裂强度,N | ≥125 | ≥160 | ≥190 | ≥250 |
8 | 穿刺强度,N | ≥270 | ≥335 | ≥400 | ≥535 |
9 | 拉伸负荷应力开裂(切口恒载拉伸法)h | ≥300 | |||
10 | 碳黑含量(范围),% | 2.0～3.0 | |||
11 | 碳黑分散性 | 10个数据中3级不多于1个，4级，5级不允许. | |||
12 | 氧化诱导时间标准（OIT）min
| 常压 | ≥100 | ||
高压 | ≥400 | ||||
13 | 85℃热老化(最小平均值) 90d常压OIT保留率% | ≥55 | |||
14 | 抗紫外线强度 （紫外线照射1600h后标准OIT的保留率）% | ≥50 | |||
施工要点：
1. 膜与膜之间接缝的搭接宽度一般不小于10cm，通常就使焊缝排列方向平行于最大坡度，即沿坡度方向排列。
2. 焊接开始时，必须在现场先试焊一条100cm×30cm的试样,试样合格后,便可用当时调整好的速度、压力、温度进行正是焊接。试样上需标明日期、时刻、环境温度。在焊接过程中，需要根据现场的实际情况对速度和温度进行微调。
3. 相邻土工膜焊缝应尽量错缝搭接，膜块间形成的结点，应为T字型，尽量减少十字型，纵模向焊缝交点处应用挤压焊机加强。
4. 根据当地气温变化幅度和HDPE土工膜性能要求，预留出温度变化引起的伸缩变形量。
5. 在下雨期间或接缝有潮气、露水、或者大沙的情况下不能进行焊接。
服务热线
